單作用力士樂液壓泵油缸換向回路有何故障，怎樣排除？

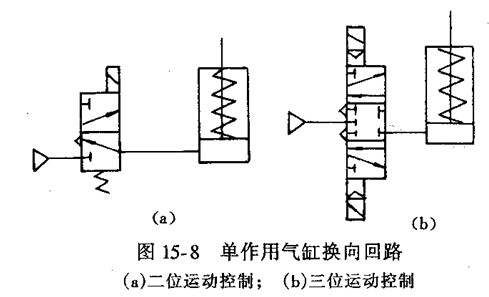

        圖所示為由二位三通力士樂液壓泵電磁閥控制的換向回路，通電時，活塞桿伸出；斷電時，在彈簧力作用下活塞桿縮回。圖所示為由三位五通閥電-氣控制的換向回路，該閥具有自動對中功能，可使氣缸停在任意位置，但定位精度不高、定位時間不長。
       單作用力士樂液壓泵油缸換向回路故障一般分為兩類：

       1） 靠重量回程的回路不能上升、下降

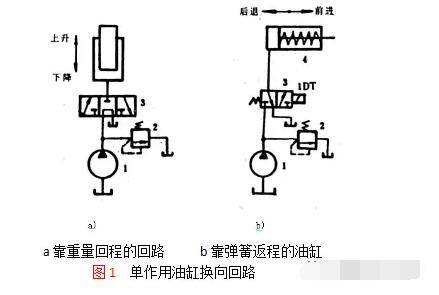

       液壓回路如圖1a所示。

       故障現象：換向閥3不能換向、處于左端位置(閥芯在右位)時，油缸4不能上升。

       原因分析：柱塞與缸蓋密封摩擦阻力大。

       故障現象：油缸4不能下降。

       原因分析： ①柱塞與缸蓋密封摩擦阻力大；②閥3不能換向處于右端工作位置；③運動部件(柱塞)重量太輕。

       排除：可根據情況予以排除

       2）靠彈簧返程的油缸不能前進

       液壓回路如圖1b所示。

       故障現象：油缸不能前進。

       力士樂液壓泵原因分析：①閥3的電磁鐵未能通電；②溢流閥2有故障壓力上不去；③油缸4彈簧太硬活塞及活塞桿因密封過緊或其它原因產生摩擦力太大；④油缸別勁；⑤對于彈簧復位的單作用油缸，在彈簧腔的端蓋上必須設有排氣孔（排氣孔處最好加消聲器），才能確保系統的正常工作。

       排除：逐一查明原因，予以排除。
